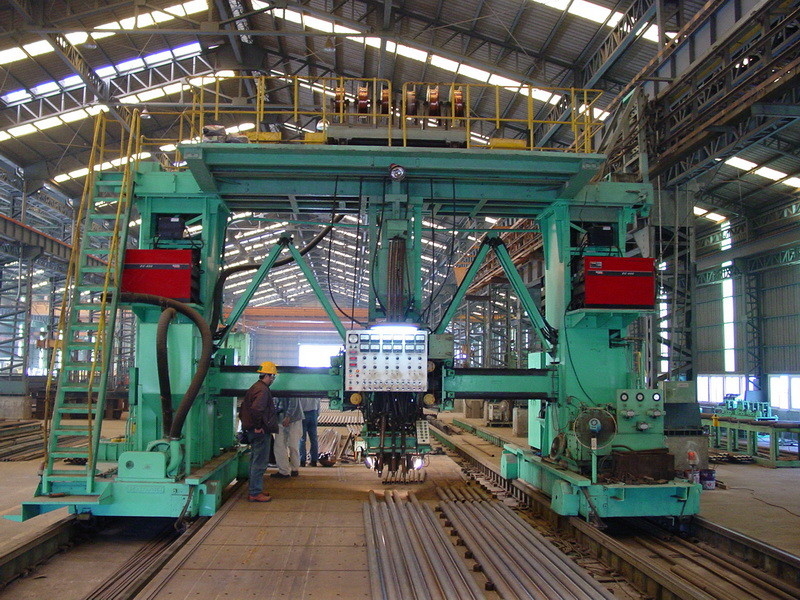

Il pannello della membrana HA VISTO la linea di produzione della saldatura iso elettrico dei commutatori

Il pannello della membrana HA VISTO la linea di produzione della saldatura iso elettrico dei commutatori

STRUTTURA DELL'ATTREZZATURA

• Questa attrezzatura è composta HA VISTO le saldatrici (quattro insiemi del cannello per saldare, della torcia che si muovono verticalmente e lateralmente, di alimentazione del cavo, della calibratura del cavo, del dispositivo di riciclaggio di cambiamento continuo, ecc. d'attaccatura), quattro insiemi dell'alimentazione della saldatura, il sistema di controllo elettrico (gruppo di regolazione, scatole di funzionamento, ecc.), il rullo di trasferimento, aria appiattita ecc.
• Quattro insiemi dell'alimentazione della saldatura: Esab
• Alimentazione del cavo, torcia, commutatori elettrici ed altre componenti, componenti importate raccomandate.
• Nel corso della saldatura insieme, dei quattro insiemi del bottone indipendente di operazione, della manopola regolabile (regolamento compreso di saldatura, posizionante il cellulare del cilindro, ecc.) e del digitale regolato. il piatto di quadrante e dell'esposizione dovrebbe essere in una scatola. Il processo della saldatura può essere manuale o ha programmato.

RIASSUNTO

Facendo uso di quattro processo della saldatura ad arco sommersa per saldare i tubi ed acciaio piano gruppo del tubo o persino in un singolo e per abbinare × 2000 4 la macchina attuale per aumentare l'abilità della saldatura della membrana nel negozio.

1. Tubo fuori del diametro: φ22 ~ φ114.3mm
2. Spessore della parete del tubo: 3,2 ~ 10mm
3. Larghezza della barra piana: 8 ~ 120mm
4. Spessore della barra piana: 3 ~ 10mm
5. Lunghezza del pannello del tubo: 20m
6. Larghezza massima del pannello del tubo: 2000mm
7. Materiale del tubo e della barra piana: acciaio al carbonio o acciaio legato

PARAMETRI TECNICI

1. Altezza del rullo: 850mm
2. Diametro di cavo della saldatura: φ1.2 ~ φ2mm,
3. Velocità di alimentazione del cavo di saldatura: 1 ~ 10m/min
4. bobina del cavo di saldatura: 4pcs, 150 ~ 200kg/pc
5. velocità di alimentazione: 0,5 ~ 2.0m/min regolabile
6. Aria appiattita: 5-6bar
7. Torcia: due pc in 2 gruppi e torce 2welding lasciate e 2 nella destra. Ogni gruppo può muoversi dal centro verso sinistra/fino a 800mm. La distanza di 2 torce in ogni gruppo è 30mm. L'angolo delle torce e del tubo è 90°.

il colpo 8.The della torcia nel verticale è 100mm, colpo regolantesi extra a mano è 40mm. È adatto a saldare la dimensione differente dei pannelli del tubo.

ALTRI REQUISITI

• Struttura d'alimentazione: la velocità di alimentazione è sincrona con velocità della saldatura, quello è 0,5 ~ 2.0m/min regolabile. L'asse può essere inserito vario rullo nel tubo di cui sopra di specifiche con il dispositivo di serraggio pneumatico.
• Due insiemi del lato che premono i meccanismi: dal centro alla laterale il movimento è circa 0 ~ 800mm, lo stesso movimento come ha andato/sedile .the rullo di destra ruote posteriori con i dispositivi pneumatici, il perno adattato al rullo di sovratensione del tubo di cui sopra di specifiche, la parte posteriore del rullo di pressione laterale possono calibrare la curvatura laterale, il movimento del rullo di pressione laterale con il cilindro, regolarsi di cui con manualmente.
• Il pezzo in lavorazione può essere nell'angolo.
• Dispositivo di riciclaggio di cambiamento continuo: ogni torcia del gruppo dovrebbe essere fornita di dispositivo di riciclaggio di cambiamento continuo, il saltatore della polvere di colata continua con cambiamento continuo di secchezza, che è preso nelle parti da saldare, inalazione nel tubo di flusso della saldatura dopo la saldatura come riciclando. l'aspirazione della macchina di aspirazione della polvere dovrebbe essere sufficiente, il tubo di flusso dovrebbe avere capacità sufficiente di assicurare la saldatura normale. quale dovrebbe essere accompagnato un riscaldamento dell'uniforme e del riscaldatore, controllo della temperatura automaticamente, la temperatura di riscaldamento è fra 0 ~ ℃ 200.
• istituzioni Cavo-assistite: la velocità di avanzamento ausiliaria del cavo è maggiori 3 volte che la velocità di alimentazione.
• Velocità della saldatura: la velocità della saldatura e la saldatura nella saldatura possono essere gamma di regolato della funzione 0,5 ~ 2.0m/min, ogni saldatrice con il tachimetro o un visualizzatore digitale.
