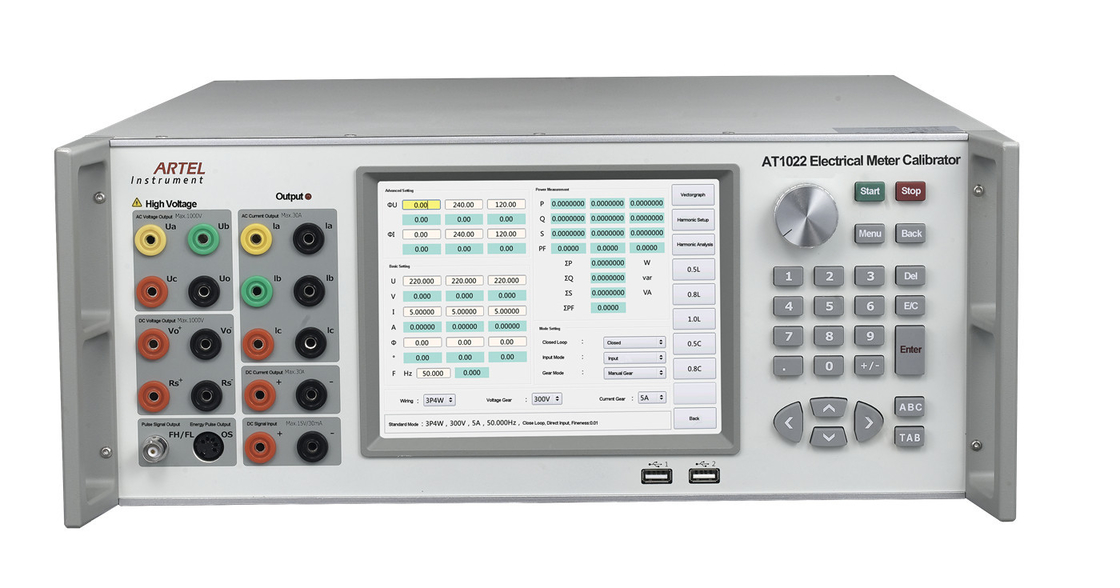

3 calibratori elettrici dei tester di prova di fase con controllo terminale senza fili

3 calibratori elettrici dei tester di prova di fase con controllo terminale senza fili

Uso:

AT1022 è adatto a dipartimenti di misura del centro di ricerca, centrale elettrica, società di griglia di potere, ferrovia, grandi imprese di estrazione mineraria e di industriale ed istituzione nazionale di misura a tutti i livelli.

Funzione principale

Calibrate che indica il metro, metro digitale, trasduttore elettrico, energia misura ecc;
Calibri il CA RTU di campionamento;
Produca le 2nd~63rd armoniche;

Caratteristica principale

La progettazione modulare, calibra l'indicazione del metro, il trasduttore elettrico, RTU ecc;
il touch screen a 8 pollici di colore, collega amichevole, facile da operare;
Fornito dell'interfaccia di RS232, di Ethernet e di WiFi, AT1022 può qualsiasi operazione autonoma di sostegno, PC

controllo o controllo terminale senza fili pratico;
Comunichi con i metri collaudati con RS485;
Calcoli automaticamente l'errore del metro e del trasduttore ed i dati relativi possono essere scaricati da parte a parte

U-disco;
L'autoprotezione, allarmante e visualizzante la posizione di sovraccarico per attrezzatura ha prodotto il sovraccarico, cortocircuito di tensione, a circuito aperto corrente;
Automaticamente individui, diagnostichi ed allarmi per guasto.
A distanza aggiornando online, raggiunga facilmente l'aggiornamento del software;
Sostenga la calibratura da userself.

Tipo:

Calibratore del contatore elettrico di AT1022C. Classe 0,05

Calibratore del contatore elettrico di AT1022B. Classe 0,1

Grande tensione di CA prodotta:

Gamma: (Sincronizzi A) 30V, 100V, 300V, 660V, 1000V;
(Fase B, C) 30V, 100V, 300V, 660V;
Regolazione della gamma: (0~120) %RG, RG si riferiranno alla gamma, similmente in futuro; Sincronizzi A 1000V: (0~100) %RG;
Regolazione del grado: 0.01%RG, 0.1%RG, 1%RG e 10% RG per opzione;
Stabilità: 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1)
Distorsione: ≤0.2% (carico non capacitivo);
Carico dell'uscita massima: 30V ed ingranaggi superiori; 20VA ogni fase;
Accuratezza di misura: 0.05%RG (classe 0,05); 0.1%RG (classe 0,1)

Piccola tensione di CA prodotta:

Gamma: Sincronizzi A: 75mV, 300mV, 750mV, 3V, 7.5V;
Regolazione della gamma: (0~120) %RG, RG si riferiscono alla gamma;
Regolazione della gamma: 0.01%RG, 0.1%RG, 1%RG e 10% RG per opzione;
Stabilità: 0.02%/2min;
Distorsione: ≤0.2% (carico non capacitivo);
Carico dell'uscita massima: ≥25mA;
Accuratezza di misura: 0.1%RG;

Uscita corrente di CA:

Gamma: (Sincronizzi A) 500uA, 2mA, 10mA, 50mA, 200mA, 500mA, 2A, 5A, 10A, 30A;
(Fase B, C) 200mA, 500mA, 2A, 5A, 10A, 30A;
Regolazione della gamma: (0~120) %RG, RG si riferiranno alla gamma, similmente in futuro;
Regolazione del grado: 0.01%RG, 0.1%RG, 1%RG e 10% RG per opzione;
Stabilità: 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1)
Distorsione: ≤0.2% (carico non capacitivo);
Carico dell'uscita massima: 20VA (ingranaggio 30A); 50mA e sotto l'ingranaggio: ≥15V;
Accuratezza di misura: 200mA e sopra gli ingranaggi: 0.05%RG (classe 0,05); 0.1%RG (classe 0,1);
50mA e sotto gli ingranaggi: 0.1%RG (classe 0,1);

Output di forza motrice

Stabilità dell'output di forza motrice: 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1)
Accuratezza attiva/reattiva di misurazione della potenza: 0.05%RG;

Uscita di fase

Uscita che regola gamma: 0°~360°;
Uscita che regola grado: 10°, 1°, 0.1°, 0.01° per opzione;
Risoluzione: 0.01°;
Accuratezza di misura: 0.05°.

Fattore di potenza prodotto:

Regolazione della gamma: -1 ~ 0 ~ +1;
Risoluzione di misurazione: 0,0001;
Accuratezza di misura: 0,0005

Uscita di frequenza

Regolazione della gamma: 40Hz ~70Hz;
Uscita che regola grado: 1Hz, 0.1Hz, 0.01Hz, 0.001Hz per opzione;
Risoluzione: 0.001Hz;
Accuratezza: 0,002 hertz.

Regolazione armonica

Ordine armonico: secondo ~63rd;
Ampiezza armonica: 0~40%;
Angolo armonico: 0°~359.99°;
Errore stabilito dell'armonica: secondo ~31st: ≤±0.1%, trentaduesimo ~63rd: ≤±0.2%;

Uscita di tensione di CC

Gamma: 100mV, 300 sistemi MV, 1V, 5V, 20V, 100V, 300V, 1000V;
Regolazione della gamma: (0~120) %RG; 1000V: (0~100) %RG
Regolazione del grado: 0.01%RG, 0.1%RG, 1%RG e 10% RG;
Stabilità: 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1)
Carico dell'uscita: 20V e sopra le gamme ≥10mA; 5V e sotto ranges≥50mA;
Accuratezza di misura: 0.05%RG (classe 0,05); 0.1%RG (classe 0,1)
Contenuto di ondulazione: non non più di 1%.

Uscita corrente di CC

Gamma: 1mA, 3mA, 10mA, 30mA, 100mA, 300mA, 1A, 5A, 10A, 25A;
Regolazione della gamma: (0~120) %RG;
Regolazione del grado: 0.01%RG, 0.1%RG, 1%RG e 10% RG;
Stabilità: 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1)
Carico dell'uscita: 25A: 25VA; 5~10A: 2V; 1A ed ingranaggio più basso ≥30V;
Accuratezza di misura: 10mA e sopra le gamme: 0.05%RG, 0.1%RG; 1mA, gamme 3mA: 0.1%RG;
Contenuto di ondulazione: non non più di 1%.

Misura di tensione in ingresso di CC

Gamma: ±10V;
Campo di misura: (0-150) %RG;
Limite di base di errore: 0.02%RG
Errore di misura dell'ondulazione: (5%RD + 0,1%), i RD si riferiscono al valore misurato dell'ondulazione;
Risoluzione: 0.001%RG.

Misura della corrente di ingresso di CC

Gamma: ±20mA;
Campo di misura: (0-150) %RG;
Limite di base di errore: ±0.02%RG
Errore di misura dell'ondulazione: il ± (5%RD + 0,1%), RD si riferisce al valore misurato dell'ondulazione;
Risoluzione: 0.001%RG.

Misura di errori di energia:

Limite di base di errore di energia attiva:
0.05%RD (tensione 15V~660V, 0.05A~36A corrente, PF≥0.5);
0.1%RD (tensione 15V~660V, 0.02A~0.05A corrente, PF=1);
Limite di base di errore di energia reattiva:
0.1%RD (tensione 15V~660V, 0.05A~36A corrente, PF≥0.5);
0.2%RD (tensione 15V~660V, 0.02A~0.05A corrente, PF=1);

Altri parametri:

Alimentazione elettrica: 90-265VAC/DC; CA 220V ±15% o 110V ±15%
Frequenza industriale: 50Hz~60Hz
Consumo di energia: 50VA~1000VA
Stato dell'ambiente: 20℃~30℃, umidità: RH≤85%
Ambiente di stoccaggio: -20℃~50℃
Dimensione: 600mm (L)× 440mm (W)× 176mm (H)
Peso: 28kg
