Dispositivo per la ferrovia, grande industriale di calibratura dell'analizzatore di qualità di potere WiFi/di RS232

Dispositivo per la ferrovia, grande industriale di calibratura dell'analizzatore di qualità di potere WiFi/di RS232

Profilo

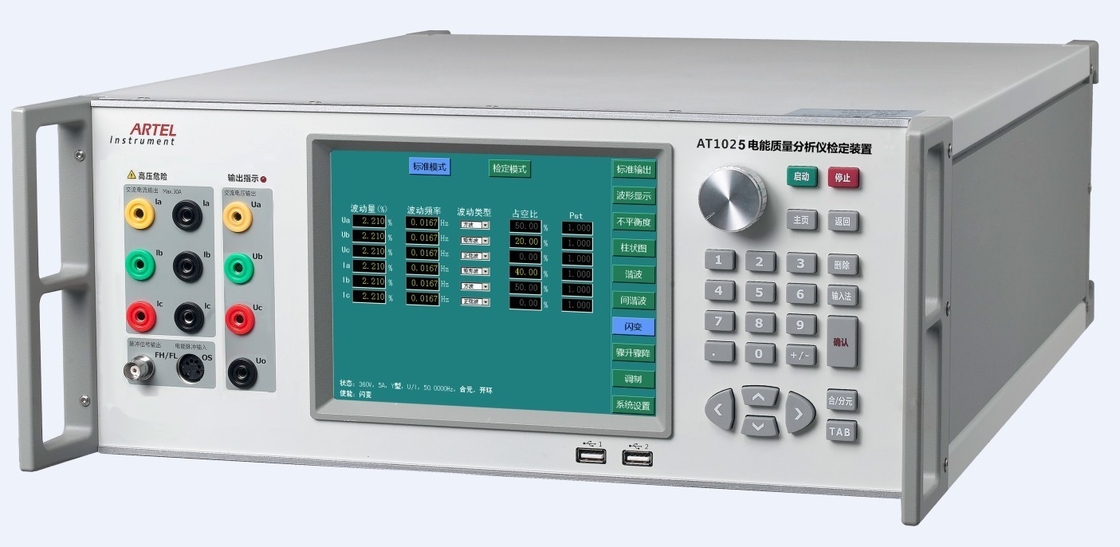

AT1025 è adatto a dipartimento di misura del centro di ricerca, società di griglia di potere,

ferrovia, grande impresa di estrazione mineraria e di industriale ed istituzione nazionale di misura a tutti i livelli.

Funzione principale

Calibri il vario analizzatore tenuto in mano e online di qualità di energia;

Esegua manualmente ed automaticamente le varie prove funzionali in conformità alle procedure di calibratura

dell'analizzatore di qualità di energia;

Produca le seconde armoniche di ~63rd;

Caratteristiche principali:

il touch screen a 8 pollici di colore, collega amichevole, facile da operare;

Adopt ha avanzato la tecnologia dell'elaborazione dei dati di DSP, può sintetizzare le varie forme d'onda irregolari, come

armoniche, inter armoniche, luce intermittente, rigonfiamenti, immersioni, ecc.;

Fornito dell'interfaccia di RS232, di Ethernet e di WiFi, AT1025 può qualsiasi operazione autonoma di sostegno,

Controllo del PC o controllo terminale senza fili pratico;

Comunichi con il metro collaudato con RS-232/485 ed Ethernet;

Autoprotezione, allarmante e visualizzante posizione di errore per sovraccarico dell'uscita, il cortocircuito di tensione e

A circuito aperto corrente;

Automaticamente individui, diagnostichi ed allarmi per guasto.

A distanza aggiornando online, raggiunga facilmente l'aggiornamento del software;

Sostenga la calibratura da userself.

Caratteristica tecnica

Uscita di tensione CA

Gamma: 57.7V, 100V, 220V, 380V;

Gamma di adeguamento: (0~120) %RG, RG si riferiranno alla gamma, similmente in futuro;

Risoluzione di adeguamento: 0.01%RG, 0.1%RG, 1%RG, o 10%RG;

Stabilità: 0.01%/2min;

Distorsione: ≤0.1% (carico Non capacitivo);

Carico massimo dell'uscita: 25VA ogni fase;

Accuratezza di misura: 0.05%RG;

Uscita corrente di CA

Gamma: 1A, 5A, 10A;

Gamma di adeguamento: (0~120) %RG, RG si riferiranno alla gamma, similmente in futuro;

Risoluzione di adeguamento: 0.01%RG, 0.1%RG, 1%RG, o 10%RG;

Stabilità: 0.01%/2min;

Distorsione: ≤0.1% (carico Non capacitivo);

Carico massimo dell'uscita: 25VA/phase;

Accuratezza di misura: 0.05%RG;

Output di forza motrice

Stabilità dell'output di forza motrice: 0.02%/2min;

Accuratezza di misura di potenza attiva: 0.05%RG;

Accuratezza reattiva di misurazione della potenza: 0.1%RG;

Uscita di fase

Gamma di adeguamento dell'uscita: 0°~360°;

Risoluzione di adeguamento dell'uscita: 10°, 1°, 0.1°, o 0.01°.

Risoluzione: 0.01°;

Accuratezza: 0.05°.

Uscita di fattore di potenza

Gamma di adeguamento: -1 ~ 0 ~ +1;

Risoluzione di misura: 0,0001;

Accuratezza: 0,0005;

Uscita di frequenza fondamentale

Gamma di adeguamento: 40Hz ~70Hz;

Risoluzione di adeguamento dell'uscita: 1Hz, 0.1Hz, 0.01Hz, o 0.001Hz.

Risoluzione: 0.001Hz;

Accuratezza: 0,002 hertz.

Tensione trifase, simmetria corrente e simmetria di angolo di fase

Tensione, simmetria corrente: ≤0.1%;

Simmetria di angolo di fase: 0.05°;

Messa a punto armonica

Ordine armonico: secondo ~63rd;

Ampiezza armonica: 0~40%;

Angolo armonico: 0°~359.99°;

Risoluzione armonica di messa a punto di angolo: 0.01°;

Accuratezza armonica di tensione: quando Uh≥1%Un, 2% Uh; quando Uh<1>

Accuratezza corrente armonica: quando Uh≥3%Un, 2% Uh; quando Uh<3>

regolazione delle Inter armoniche

Gamma di frequenza: 16~5kHz;

Accuratezza di frequenza: 0,05%;

risoluzione di messa a punto di frequenza delle Inter armoniche: 0.1Hz;

ampiezza delle Inter armoniche: 0~30%;

accuratezza di ampiezza delle Inter armoniche: 5%;

Valore della luce intermittente dell'uscita (Pst)

Gamma di messa a punto: Installi il ±30% (60% ΔV/V) di tensione o della corrente all'interno della gamma;

Accuratezza di indicazione di Pst: 1%;

La risoluzione di messa a punto di profondità: 0,05%;

Forma d'onda: onda quadra, onda rettangolare o sinusoide;

Rapporto di dovere (quando l'onda è rettangolare): 0,01 % ~ 99,99 %;

Gamma di frequenza di modulazione: 0.0008Hz ~ 40Hz;

L'accuratezza di frequenza di modulazione di seno: 0,05%;

L'accuratezza di frequenza dell'allineamento rettangolare: 0,5%;

Risoluzione di messa a punto di frequenza di modulazione: 0.001Hz

Rigonfiamento/immersione

Ritardo dell'input di innesco (ritardo di inizio): 0~60s;

Durata immersione/del rigonfiamento (continui): 1ms~60s;

Immersioni massime di ampiezza (cambiamenti improvvisi a): 0%;

Rigonfiamenti massimi di ampiezza (cambiamenti improvvisi a): il valore minimo di gamma completa e del termine nominale di 140%

uscita;

Periodo di rampa nella rampa fuori: 1ms~30s;

Facoltativo con ripetizione di ritardo: 0~60s;

L'accuratezza di ampiezza del livello di inizio: 0.2%RG;

L'accuratezza di ampiezza del rigonfiamento/immersione livellati: 0.2%RG;

Ritardo dell'uscita di innesco: 0~60s;

Misura di errori di energia

Limite di base di errore di energia attiva: ±0.05%RD (PF≥0.5);

Limite di base di errore di energia reattiva: ±0.1%RD (PF≥0.5);

Parametri generali

Alimentazione elettrica: 90~265VAC/DC

Frequenza: 50Hz~60Hz

Consumo: 50VA~1000VA

Stato dell'ambiente: 20℃~30℃, parente humidity≤85%

Ambiente di stoccaggio: -20℃~50℃

Dimensione: × del × 440mm di 600mm (l) (w) 176mm (H)

Peso: 20Kg
