Attrezzatura attiva & reattiva intelligente del relè di protezione del motore di bassa tensione, del misuratore di potenza di prova

Relè di protezione intelligente del motore di bassa tensione, attrezzatura di prova del misuratore di potenza

Profilo

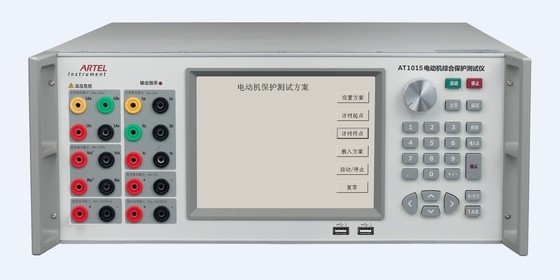

AT1015 è adatto a produzione ed a calibratura dell'impresa di estrazione mineraria e di industriale e di minimo

produttore del protettore del motore di tensione.

Funzione principale

Sostenga le varie prove del protettore del motore di bassa tensione.

Produca le seconde armoniche di ~63rd.

Caratteristiche principali:

Alta stabilità, distorsione di forma d'onda bassa;

Calibri le funzioni di misura del protettore del motore di bassa tensione, compreso tensione, corrente, attivo &

potere reattivo, fattore di potenza, frequenza, entrata analogica ed uscita.

Calibri le funzioni proteggenti del protettore del motore, includenti nell'ambito della protezione di tensione, sopra la corrente

protezione, collegantesi a collegare protezione corrente di perdita, sconnessione della pinta e protezione a massa del motore

tempo di esecuzione;

Fornito di RS-232, l'interfaccia Ethernet, AT1015 può sostenere il controllo del PC;

Comunichi con il protettore del motore di bassa tensione con RS-232/485;

Personalizzi automaticamente e metta a punto il sistema di calibratura e di adeguamento del motore di bassa tensione

protettore;

Autoprotezione, allarmante e visualizzante posizione di errore per sovraccarico dell'uscita, il cortocircuito di tensione e

A circuito aperto corrente;

Automaticamente individui e diagnostichi gli errori e l'allarme;

A distanza aggiornando online, raggiunga facilmente l'aggiornamento del software;

Sostenga la calibratura da userself.

Caratteristica tecnica

Uscita di tensione CA

Gamma: 100V, 220V, 380V, 660V;

Gamma di adeguamento: (0~120) %RG, RG si riferiranno alla gamma, similmente in futuro;

Risoluzione di adeguamento: 0.01%RG, 0.1%RG, 1%RG, o 10%RG;

Stabilità: 0.01%/2min;

Distorsione: ≤0.1% (carico Non capacitivo);

Carico massimo dell'uscita: 25VA ogni fase (carico resistivo);

Accuratezza: 0.1%RG;

Uscita corrente di CA

Gamma: 1A, 5A, 30A;

Gamma di adeguamento: (0~120) %RG, RG si riferiranno alla gamma, similmente in futuro;

Risoluzione di adeguamento: 0.01%RG, 0.1%RG, 1%RG, o 10%RG;

Stabilità: 0.02%/2min;

Distorsione: ≤0.2% (carico Non capacitivo);

Carico massimo dell'uscita: 30VA;

Accuratezza di misura: 0.1%RG;

Output di forza motrice

Stabilità dell'output di forza motrice: 0.02%/2min;

Attivo, accuratezza reattiva di misurazione della potenza: 0.1%RG;

Uscita di fase

Gamma di adeguamento dell'uscita: 0°~360°;

Risoluzione di adeguamento dell'uscita: 10°, 1°, 0.1°, 0.01° per opzione;

Risoluzione: 0.01°;

Accuratezza: 0.05°.

Uscita di fattore di potenza

Gamma di adeguamento: -1 ~ 0 ~ +1;

Risoluzione di misura: 0,001;

Accuratezza: 0,005;

Uscita di frequenza

Gamma di adeguamento: 40Hz ~70Hz;

Risoluzione di adeguamento dell'uscita: 1Hz, 0.1Hz, 0.01Hz, o 0.001Hz.

Risoluzione: 0.001Hz;

Accuratezza: 0,002 hertz.

Regolazione armonica

Ordine armonico: secondo ~63rd;

Ampiezza armonica: 0~40%;

Angolo armonico: 0°~359.99°;

Errore stabilito dell'armonica: secondo ~31st: ≤±0.1%; trentaduesimo ~63rd≤±0.2%;

Misura di errori di energia

Limite di base di errore di energia attiva:

±0.05%RD (tensione 15V~660V, 0.05A~36A corrente, PF≥0.5);

±0.1%RD (tensione 15V~660V, 0.02A~0.05A corrente, PF=1);

Limite di base di errore di energia reattiva:

±0.1%RD (tensione 15V~660V, 0.05A~36A corrente, PF≥0.5);

±0.2%RD (tensione 15V~660V, 0.02A~0.05A corrente, PF=1);

Uscita di tensione di CC

Gamma: 10V;

Gamma di adeguamento: (0~120) %RG;

Risoluzione di adeguamento: 1%RG, 10%RG;

Stabilità: 0.02%/2min (classe 0,1);

Distorsione: ≤0.2% (carico Non capacitivo);

Carico dell'uscita: ≥10mA;

Accuratezza: 0.1%RG;

Ampiezza dell'ondulazione: ≤1%RG;

Uscita corrente di CC

Gamma: 50mA;

Gamma di adeguamento: (0~120) %RG;

Risoluzione di adeguamento: 1%RG, 10%RG;

Stabilità: 0.02%/2min;

Carico dell'uscita: 0.75VA;

Accuratezza: 0.1%RG;

Ampiezza dell'ondulazione: non non più di 1%;

Misura di tensione in ingresso di CC

Gamma: ±10V;

Gamma di misura: (0~150) %RG;

Limite di base di errore: ± 0.1%RG

Errore di misurazione dell'ondulazione: il ± (5%RD + 0,1%), RD si riferisce al valore misurato dell'ondulazione;

Risoluzione: 0.01%RG;

Misura della corrente di ingresso di CC

Gamma: ±20mA;

Gamma di misura: (0~150) %RG;

Limite di base di errore: ± 0.1%RG

Errore di misurazione dell'ondulazione: il ± (5%RD + 0,1%), RD si riferisce al valore misurato dell'ondulazione;

Risoluzione: 0.01%RG;

Ingresso/uscita di DI/DO

2 DI input, 2 producono;

Parametri generali

Alimentazione elettrica: 90~265VAC/DC

Frequenza: 50Hz~60Hz

Consumo: 50VA~1000VA

Stato dell'ambiente: 20℃~30℃, parente humidity≤85%

Ambiente di stoccaggio: -20℃~50℃

Dimensione: × del × 440mm di 600mm (l) (w) 176mm (H)

Peso: 28Kg
