Profilo

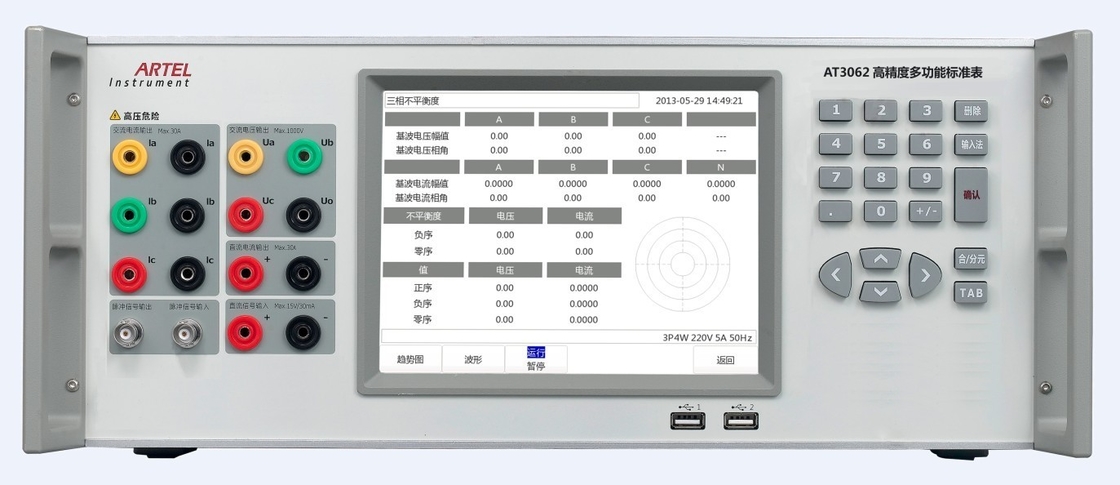

AT3062 può essere usato come metro standard al contatore elettrico di prova ed al metro di energia ed anche può misurare

tutti i tipi di quantità elettrica di CA ed anche può applicarsi nel centro di misura della griglia di potere

società, società dell'alimentazione elettrica, centrali elettriche, istituzioni nazionali di misura, qualità

controlli i dipartimenti, i centri di ricerca, le università, l'industriale e le imprese di estrazione mineraria, produttori

di energia e contatori elettrici, ecc.

Funzioni principali:

AT3062 può essere usato come metro standard al contatore elettrico di prova ed al metro di energia ed anche può misurare tutti i tipi di quantità elettrica di CA;

Misuri gli errori singolo/attivo trifase e del metro reattivo di energia e la deviazione standard che stima il valore;

Misuri la tensione, la corrente, la potenza attiva, il potere reattivo, la potenza apparente, l'angolo di fase, il fattore di potenza, frequenza ecc;

Misuri la distorsione di tensione e dell'onda corrente, le seconde armoniche e le inter armoniche di ~127th soddisfanno e visualizzano l'istogramma e le forme d'onda armonici;

Stabilità di potere di misura;

Diagramma di phasor della visualizzazione in tempo reale, facile analizzare collegamenti.

Caratteristiche principali:

Il touch screen a 8 pollici di colore, collega amichevole, facile da operare;

Commuti automaticamente a tutte le tensione e gamme correnti ed a nessuna necessità cambiare i collegamenti durante la misura.

Alta risoluzione di misurazione, tensione e superiore corrente di risoluzione a 2×10-5, risoluzione 0.001°, risoluzione 0.01Hz di fase di frequenza;

La misurazione della potenza reattiva include 3P4W reattivo vero, 3P3W allinea reattivo, 3 elementi 90°artificial reattivi, 2 elementi 90°artificial reattivi, 2 elementi 60°artificial ecc. reattivo, che è adatto da collaudare il misuratore di potenza reattivo ed il metro reattivo di energia in vario principio di misurazione;

Fornito di RS232, l'interfaccia di WiFi e di Ethernet, AT3062 può sostenere l'operazione autonoma, il controllo del PC o il controllo terminale senza fili pratico;

Automaticamente individui, diagnostichi ed allarmi per guasto.

A distanza aggiornando online, raggiunga facilmente l'aggiornamento del software;

Produca l'impulso standard di energia e la costante di impulso può essere fissata manualmente;

Supporto che calibra dal userself

Tipo

Metro standard multifunzionale di alta precisione di AT3062C, classe 0,05

Metro standard multifunzionale di alta precisione di AT3062B, classe 0,1

Caratteristica tecnica

Misura di tensione CA

Gamma: 75mV, 750mV, 7.5V, 30V, 100V, 300V, 660V commutano automaticamente;

Stabilità: ≤100ppm/year;

Accuratezza di misura: 0.05%RG;

Misura della corrente di CA

Gamma: 500μA, 2mA, 10mA, 50mA, 200mA, 500mA, 2A, 5A, 10A, 30A, 120A commutano automaticamente;

Stabilità: ≤100ppm/year;

Accuratezza di misura: 0.05%RG;

Misurazione della potenza

Accuratezza attiva/reattiva di misurazione della potenza: 0.05%RG;

Misura di angolo di fase

Campo di misura: 0°~360°;

Risoluzione: 0.001°;

Accuratezza di misura: 0.05°.

Misura di frequenza

Campo di misura: 40Hz ~70Hz;

Risoluzione: 0.001Hz;

Accuratezza: 0,002 hertz.

Tensione armonica

Ordine armonico: secondo ~127th

Ampiezza armonica: 0~100%

Accuratezza armonica: quando Uh≥1%Un, 5% Uh; quando Uh<1>

Corrente armonica

Ordine armonico: secondo ~127th

Ampiezza armonica: 0~100%

Accuratezza armonica: quando Uh≥3%Un, 5% Uh; quando Uh<3>

Misura di errori di energia:

Limite di base di errore di energia attiva:

±0.05%RD (tensione 15V~660V, 0.05A~120A corrente, PF≥0.5);

±0.1%RD (tensione 15V~660V, 0.02A~0.05A corrente, PF=1);

Limite di base di errore di energia reattiva:

±0.1%RD (tensione 15V~660V, 0.05A~120A corrente, PF≥0.5);

±0.2%RD (tensione 15V~660V, 0.02A~0.05A corrente, PF=1);

Impulso di energia

Uscita di impulso di energia:

Campo di regolazione costante di impulso: (1~599999999) r/kWh (r/kvarh);

Frequenza massima dell'uscita: 10KHZ

Impulso di energia introdotto:

Campo di regolazione costante di impulso: (1~599999999) r/kWh (r/kvarh);

Campo di regolazione di impulso di calibratura: 1~999999;

Frequenza massima dell'input: 10KHZ

Altri parametri:

Alimentazione elettrica: 90-265VAC/DC

Frequenza industriale: 50Hz~60Hz

Consumo di energia: 100VA

Stato dell'ambiente: 20℃~30℃, umidità: RH≤85%

Ambiente di stoccaggio: -20℃~50℃

Dimensione: 400mm (L)× 440mm (W)× 176mm (H)

Peso: 15kg
