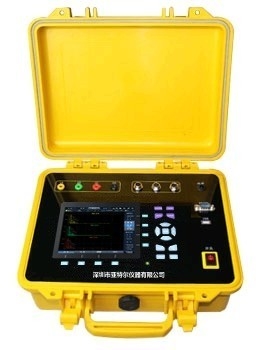

Tester portatile attivo/reattivo 220V, secondo del misuratore di potenza ~ sessantatreesimo

Tester portatile attivo/reattivo 220V, secondo del misuratore di potenza ~ sessantatreesimo

Profilo

AT6012 è adatto a gestione della società dell'alimentazione elettrica, ad energia che misurano, ad elettricità e

dipartimento di controllo, dipartimento tecnico di controllo, ecc.

Funzione principale

Con le varie interfacce dell'operazione, AT6012 può misurare la tensione, la corrente, la frequenza, la fase, potere

fattore, potenza attiva, potere reattivo, potenza apparente di 3P4W e 3P3W;

Misura ed analisi in tempo reale dell'armonica, misura di 2nd~63rd ampiezza armonica

e la distorsione è disponibile;

Forma d'onda di reale-misura dell'esposizione di ogni fase;

Calibri il metro attivo di energia di monofase, il metro attivo di energia 3P3W, metro attivo di energia 3P4W,

metro reattivo di energia di monofase, metro reattivo di energia 3P3W, metro reattivo di energia 3P4W;

La grafica vettoriale può essere visualizzata nella linea in tempo reale e facile da vedere del controllo ed automatico riconosca il metro

funzione dei collegamenti. Può identificare il sistema dei collegamenti 3P4W e dei collegamenti 3P3W delle unità tramite il trasformatore o dirigere

la misura, riferisce i risultati ed il fattore di correzione di energia di offerta.

Caratteristiche principali:

LCD a 5.6 pollici della matrice a punti 640×480, suggerimento di operazione delle esposizioni e dati misurati;

Batteria al litio di grande capacità, orario di lavoro continuo più di 2 ore;

IEC61000-4-30 standard;

La misura in tempo reale e registra i parametri elettrici di base, le armoniche, rapporto di squilibrio di

tensione/corrente, tensione di punta;

Onde ed eventi di guasto della registrazione con le varie circostanze d'avviamento;

Funzioni di autoprotezione, sicuro ed affidabile;

Il peso dell'unità principale è di meno che 3Kg, compatto ed il peso leggero, facile portare;

Supporto che calibra dal userself.

Caratteristica tecnica

Misura di tensione

Limite di misura diretta: 57.7V, 100V, 220V, 380V, 600V;

Tensione in ingresso stimata (trifase): CA 50-750Vrms;

Tensione in ingresso massima: 1000Vrms

Gamma di frequenza: 42.5-69Hz;

Accuratezza: 0.05%RG;

Capacità di sovraccarico: 1kVAC continuo, interruzione 5kV/1s;

Resistenza dielettrica: 2.5kVAC, 50Hz/1min

Misura della corrente di CA

Limite di misura diretta: 0,2, 1A, 5A, 10A;

Gamma di misura: range× (0-120) %;

Accuratezza: 0.05%RG;

Morsetto corrente (facoltativo): 100A, 200A, 500A, 1000A;

Accuratezza corrente di misura del morsetto: 0.2%RG

Misurazione della potenza

Accuratezza di misura di potenza attiva: cosФ≥0.5, <±0.05%RG;

Accuratezza reattiva di misurazione della potenza: sinФ≥0.5, <±0.1%RG;

Accuratezza corrente di misura di potenza attiva del morsetto: cosФ≥0.5, <±0.2%RG;

Accuratezza reattiva di misurazione della potenza del morsetto corrente: sinФ≥0.5, <±0.5%RG

Misura di frequenza

Gamma: 40-70Hz;

Accuratezza: ±0.002Hz;

Misura di angolo di fase

Gamma: 0.00°-359.99°;

Accuratezza: ±0.05°;

Misura armonica

Ordine armonico: secondo ~63rd;

Misura di energia

Accuratezza attiva di misura di energia: cosФ≥0.5, <±0.1%RG;

Accuratezza reattiva di misura di energia: sinФ≥0.5, <±0.2%RG;

Accuratezza attiva di misura di energia del morsetto corrente: cosФ≥0.5, <±0.2%RG;

Accuratezza reattiva di misura di energia del morsetto corrente: sinФ≥0.5, <±0.5%RG;

Input di impulso di energia

Gamma installata costante di impulso (r/kWh) del metro calibrato: 1~9999999999;

La gamma di messa a punto di calibra l'impulso: 1~9999999999;

Ricevi la frequenza massima di impulso: 50KHz;

Gamma costante di messa a punto di impulso: 3.6×107;

Uscita di impulso di energia

Gamma installata costante di impulso dell'uscita di energia (r/kWh): 1~9999999999;

Frequenza massima dell'uscita di impulso: 72KHz;

Parametri generali:

Alimentazione elettrica: CA 220V±10% o 100V±10%;

Consumo: <15w>

Stato dell'ambiente: -5℃~55℃;

Umidità: RH≤85%;

Dimensione: 400mm (L)× 250mm (W)× 150mm (H)

Peso: 3kg
