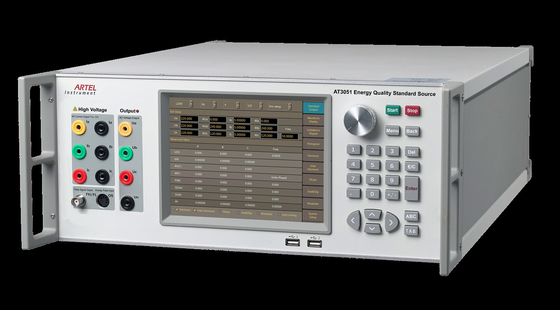

Fonte standard ad alta tensione dell'attrezzatura di prova del tester per analisi di qualità di potere

Fonte standard ad alta tensione dell'attrezzatura di prova del tester per l'analizzatore di qualità di potere

Profilo

AT3051 è adatto a dipartimento di misura del centro di ricerca, società di griglia di potere,

ferrovia, grande impresa di estrazione mineraria e di industriale ed istituzione nazionale di misura a tutti i livelli.

Funzione principale

Offra il seno del livello di fonte standard o di vari segnali di distorsione;

Sostenga la calibratura qualitativa e quantitativa degli analizzatori vari di qualità di potere, di controllo di tensione,

flickermeter, registratore di qualità di potere.

Produca le seconde armoniche di ~63rd.

Caratteristiche principali

il touch screen a 8 pollici di colore, collega amichevole, facile da operare.

Adopt ha avanzato la tecnologia dell'elaborazione dei dati di DSP, può sintetizzare le varie forme d'onda irregolari, come

armoniche, inter armoniche, luce intermittente, rigonfiamenti, immersioni, ecc.;

Fornito dell'interfaccia di RS232, di Ethernet e di WiFi, AT3051 può qualsiasi operazione autonoma di sostegno,

Controllo del PC o controllo terminale senza fili pratico;

Comunichi con il metro collaudato con RS-232/485 ed Ethernet;

Calcoli automaticamente l'errore del metro e del trasduttore ed i dati relativi possono essere scaricati da parte a parte

U-disco;

L'autoprotezione, allarmante e visualizzante la posizione di sovraccarico per attrezzatura ha prodotto il sovraccarico, cortocircuito di tensione, a circuito aperto corrente;

Automaticamente individui, diagnostichi ed allarmi per guasto;

A distanza aggiornando online, raggiunga facilmente l'aggiornamento del software;

Sostenga la calibratura da userself.

Caratteristica tecnica

Uscita di tensione CA

Gamma: 50V, 100V, 220V;

Gamma di adeguamento: (0~120) %RG, RG si riferiranno alla gamma, similmente in futuro;

Grado di adeguamento: 0.01%RG, 0.1%RG, 1%RG, 10%RG per opzione;

Stabilità: 0.01%/2min;

Distorsione: ≤0.1% (carico Non capacitivo);

Carico massimo dell'uscita: 25VA ogni fase;

Accuratezza: 0.05%RG;

Uscita corrente di CA

Gamma: 1A, 2A, 5A, 10A;

Gamma di adeguamento: (0~120) %RG, RG si riferiranno alla gamma, similmente in futuro;

Risoluzione di adeguamento: 0.01%RG, 0.1%RG, 1%RG, o 10%RG;

Stabilità: 0.01%/2min;

Distorsione: ≤0.1% (carico Non capacitivo);

Carico massimo dell'uscita: 25VA ogni fase

Accuratezza di misura: 0.05%RG;

Output di forza motrice

Stabilità dell'output di forza motrice: 0.01%/2min;

Potenza attiva ed accuratezza reattiva di misurazione della potenza: 0.05%RG;

Uscita di angolo di fase

Gamma di adeguamento dell'uscita: 0°~360°;

Risoluzione di adeguamento dell'uscita: 10°, 1°, 0.1°, o 0.01°.

Risoluzione: 0.01°;

Accuratezza: 0.05°.

Uscita di fattore di potenza

Gamma di adeguamento: -1,0000 ~ 0,0000 ~ +1,0000;

Risoluzione di misura: 0,0001;

Accuratezza: 0,0005;

Uscita di frequenza fondamentale

Gamma di adeguamento: 40Hz ~70Hz;

Risoluzione di adeguamento dell'uscita: 1Hz, 0.1Hz, 0.01Hz, o 0.001Hz.

Risoluzione minima: 0.001Hz;

Accuratezza: 0,002 hertz.

Tensione trifase/simmetria corrente e simmetria di angolo di fase

Tensione/simmetria corrente: ≤0.1%;

Simmetria di fase: 0.05°;

Regolazione armonica

Ordine armonico: secondo ~63rd;

Contenuto dell'armonica: 0~40%;

Angolo di fase armonico: 0°~359.99°;

Risoluzione armonica di messa a punto di fase: 0.01°;

Accuratezza armonica di tensione: quando Uh≥1%Un, 2% Uh; quando Uh<1>

Accuratezza corrente armonica: quando Uh≥1%Un, 2% Uh; quando Uh<1>

regolazione delle Inter armoniche

Gamma di frequenza: 16Hz~9kHz;

Accuratezza di frequenza: 0,05%;

risoluzione di messa a punto di frequenza delle Inter armoniche: 0.1Hz;

le Inter armoniche soddisfanno: 0~30%;

accuratezza di ampiezza delle Inter armoniche: 5%;

Valore della luce intermittente dell'uscita (Pst)

Gamma di messa a punto: Installi il ±30% (60% ΔV/V) di tensione o della corrente all'interno della gamma;

Accuratezza di indicazione di Pst (220V~240V o 115V~125V): 1%;

Forma d'onda: onda quadra, onda rettangolare o sinusoide;

Rapporto di dovere (quando l'onda è rettangolare): 0,01 % ~ 99,99 %;

Gamma di frequenza di modulazione: 0.0008Hz ~ 40Hz;

Rigonfiamento/immersione

Ritardo dell'input di innesco (ritardo di inizio): 0~60s;

Durata immersione/del rigonfiamento (continui): 1ms~60s;

Immersioni massime di ampiezza (cambiamenti improvvisi a): 0%;

Rigonfiamenti massimi di ampiezza (cambiamenti improvvisi a): 140%;

Periodo di rampa nella rampa fuori: 0.1ms ~30s;

Ritardo dell'uscita di innesco: 0~60s;

Misura di errori di energia

Accuratezza attiva di energia: 0.05%RD (PF≥0.5);

Accuratezza reattiva di energia: 0.1%RD (PF≥0.5);

Parametri generali

Alimentazione elettrica: 90~265VAC, 110VDC~370VDC

Frequenza: 50Hz~60Hz

Consumo: 50VA~1000VA

Stato dell'ambiente: 20℃~30℃, parente humidity≤85%

Ambiente di stoccaggio: -20℃~50℃

Dimensione: × del × 440mm di 600mm (l) (w) 176mm (H)

Peso: 28Kg
