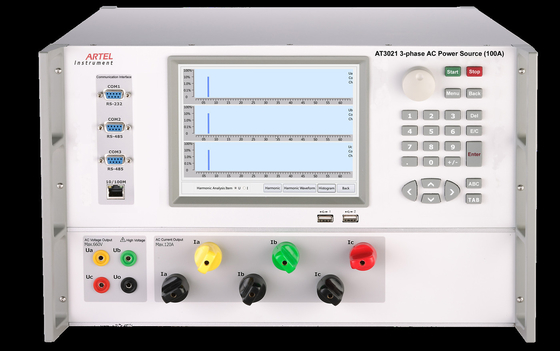

Scelga/attrezzatura di prova trifase di alimentazione di CA 100A per la società/ferrovia di griglia di potere

Scelga/attrezzatura di prova trifase di alimentazione di CA 100A per produzione, ispezione

Profilo:

AT3021 è adatto a dipartimenti di misura del centro di ricerca, società di griglia di potere e

ferrovia, istituzione nazionale di misura a tutti i livelli e la prova, la produzione e l'ispezione del metro

produttore.

Funzione principale:

Usato per varie prove del metro analogico e digitale e dell'amperometro di tensione CA, Scelga/trifase

il misuratore di potenza attivo e reattivo, metro di angolo di fase, sceglie/metro trifase di fattore di potenza, frequenza

il metro e il sincrono-metro, scelgono/attivo trifase e misuratore di potenza reattivo;

Produca le seconde armoniche di ~63rd;

Caratteristiche principali:

La progettazione modulare, la forte abilità anti-interferenza, AT3021 può essere usata per la prova di interferenza di elettricità statica

elettricità, contabilità elettromagnetica ecc.

Alta stabilità, distorsione di forma d'onda bassa;

8" touch screen di colore, collega amichevole, facile da operare.

Fornito dell'interfaccia di RS232, di Ethernet e di WiFi, AT3021 può qualsiasi operazione autonoma di sostegno,

Controllo del PC o controllo terminale senza fili pratico.

Comunichi con il metro collaudato con RS485;

Personalizzi la Automatico-calibratura ed il sistema di ispezione dei metri;

L'autoprotezione, allarmante e visualizzante la posizione di sovraccarico per attrezzatura ha prodotto il sovraccarico, cortocircuito di tensione, a circuito aperto corrente;

A distanza aggiornando online, raggiunga facilmente l'aggiornamento di software;

Sostenga la calibratura da userself.

Scriva

Alimentazione trifase di CA di AT3021C (100A), classe 0,05

Alimentazione trifase di CA di AT3021B (100A), classe 0,1

Caratteristica tecnica

Uscita di tensione CA

Gamma: 100V, 220V, 380V;

Gamma di adeguamento: (0~120) %RG; RG si riferirà alla gamma, similmente in futuro;

Regoli la risoluzione: 0.01%RG, 0.1%RG, 1%RG, o 10% RG;

Stabilità: 0.005%/1min (classe 0,05), 0.01%/1min (classe 0,1)

Distorsione: ≤0.1% (carico non capacitivo);

Carico dell'uscita massima: 25V /phase (carico di resistenza);

Accuratezza di misura: 0.05%RG (classe 0,05); 0.1%RG (classe 0,1)

Uscita corrente di CA:

Gamma: 0.05A, 0.2A, 1A, 5A, 20A, 100A;

Regolazione della gamma: (0~120) %RG, RG si riferiranno alla gamma, similmente in futuro;

Regolazione della risoluzione: 0.01%RG, 0.1%RG, 1%RG, o 10% RG;

Stabilità: 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1)

Distorsione: ≤0.2% (carico non capacitivo);

Carico dell'uscita massima: 120VA (gamma 120A)

Accuratezza di misura: 0.05%RG (classe 0,05); 0.1%RG (classe 0,1)

Output di forza motrice

Stabilità dell'output di forza motrice: 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1)

Accuratezza attiva/reattiva di misurazione della potenza: 0.05%RG (classe 0,05); 0.1%RG (classe 0,1)

Uscita di fase

Uscita che regola gamma: 0°~360°;

Uscita che regola risoluzione: 10°, 1°, 0.1°, o 0.01°;

Risoluzione: 0.01°;

Accuratezza di misura: 0.05°.

Fattore di potenza prodotto:

Regolazione della gamma: -1 ~ 0 ~ +1;

Risoluzione di misurazione: 0,0001;

Accuratezza di misura: 0,0005

Uscita di frequenza

Regolazione della gamma: 40Hz ~70Hz;

Uscita che regola risoluzione: 1Hz, 0.1Hz, 0.01Hz, o 0.001Hz;

Risoluzione: 0.001Hz;

Accuratezza: 0,001 hertz.

Regolazione armonica

Ordine armonico: secondo ~63rd

Ampiezza armonica: 0~40%

Angolo armonico: 0°~359.99°

Errore stabilito dell'armonica: 2nd~31st: ≤±0.1%, 32nd~63rd: ≤±0.2%;

Misura di errori di energia:

Limite di base di errore di energia attiva:

±0.05%RD (tensione 15V~660V, 0.02A~120A corrente, PF≥0.5);

±0.1%RD (tensione 15V~660V, 0.01A~0.02A corrente, PF=1);

Limite di base di errore di energia reattiva:

±0.1%RD (tensione 15V~660V, 0.02A~120A corrente, PF≥0.5);

±0.2%RD (tensione 15V~660V, 0.01A~0.02A corrente, PF=1);

Altri parametri:

Alimentazione elettrica: 90-265VAC/DC

Frequenza industriale: 50Hz~60Hz

Consumo di energia: 50VA~1000VA

Stato dell'ambiente: 20℃~30℃, umidità: RH≤85%

Ambiente di stoccaggio: -20℃~50℃

Dimensione: 600mm (L)× 440mm (W)× 176mm (H)

Peso: 35kg
