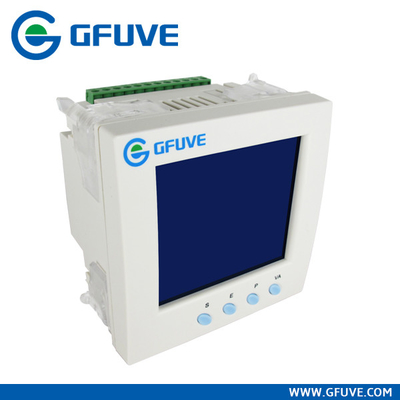

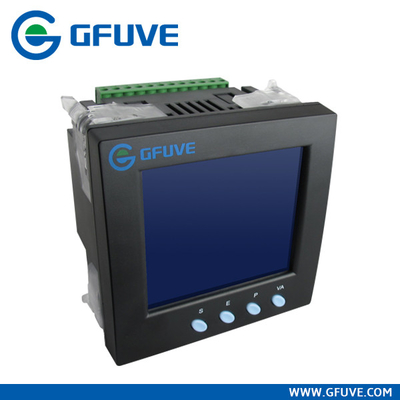

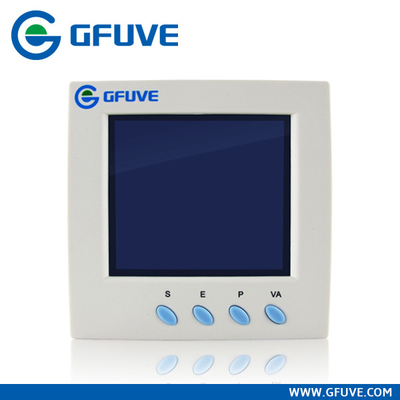

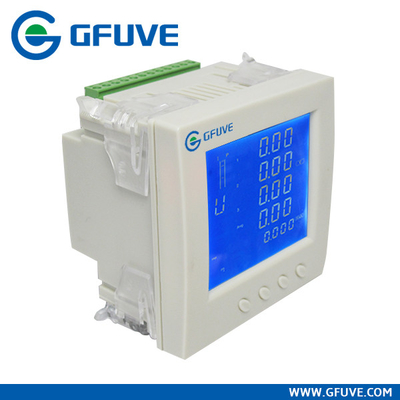

Misuratore di potenza multifunzionale di FU2200A con il &amp del registratore automatico di dati; RJ45

Misuratore di potenza multifunzionale di FU2200A con il registratore automatico di dati

Introduzione

La serie di FU2200A è una gamma di metri multifunzionali trifasi economici eppure altamente funzionali di energia e di potere manifatturieri da GFUVE. Questi metri forniscono il valore eccellente per il controllo il potere e dei sistemi di gestione dell'energia. La serie 2200A può essere usata come dispositivi dell'acquisizione dati per i sistemi di automazione degli impianti intelligenti di distribuzione di energia o. Tutti i dati controllati sono disponibili via una porta di comunicazione digitale standard RS485 che esegue il protocollo di Modbus RTU. Con una vasta gamma di modelli da scegliere da, la serie 2200A offre il valore e la funzionalità ineguagliabili.

Caratteristiche

· Parametri di misurazione Vero-RMS.

· Classe di precisione di IEC e dell'ANSI 0,5.

· Analisi di qualità di potere.

· Un'energia di 4 quadranti;

· memoria a bordo 4MB;

· Registrazione di dati

· RS485 ad alta velocità, porta Ethernet (facoltativa);

· Misuri le diverse armoniche dal seconde al 63th (facoltativo);

· Progettazione del modulo;

· TOU, 4 tariffe, 12 stagioni, 14 programmi

· Garanzia principale della classe.

· Con il software della gestione

Applicazioni

· Misurando degli alimentatori di distribuzione, dei trasformatori, dei generatori, delle banche del condensatore e dei motori.

· Sistemi di tensione media e bassa.

· Annuncio pubblicitario, industriale, utilità.

· Analisi di qualità di potere.

Parametri di misura

Tensione (PH-n); Tensione (PH-PH); Corrente; Frequenza; PF; Active Power (W); Potere reattivo (Q); Potenza apparente, 2~63thharmonics (facoltativi)

Armoniche

Contenuto totale delle armoniche di fase-tensione

Contenuto totale delle armoniche della corrente

2rd~63th contenuto delle armoniche di Fase-Tensione (RS485 prodotti)

2rd~63th contenuto delle armoniche della corrente (RS485 prodotto)

Valore massimo & valore minimo

Valore massimo per tensione/corrente

Valore massimo per potenza attiva

Valore massimo per potere reattivo

Valore massimo per potenza apparente

Valore minimo per tensione/corrente

Valore minimo per potenza attiva

Valore minimo per potere reattivo

Valore minimo per potenza apparente

Calcolo

Energia di andata di potenza attiva

Energia inversa di potenza attiva

Energia di andata di potenza attiva

Energia inversa di potere reattivo

Campo di misura

0~400V, 0~6A, 45~65Hz, -1~0~1

Accuratezza di misurazione

Tensione: 0.5%RD±0.05%FS

Corrente: 0.5%RD±0.05%FS

Active Power: 0.5%RD±0.05%FS

Potere reattivo: 1.5%RD +0.05%FS

Potenza apparente: 0.5%RD +0.1%FS

Fattore di potenza: 0.5%RD

Frequenza: 0.05%RD

Energia attiva: 0,5%

Richiesta massima

Ia, Ib, CI, _{totale di} ΣP, _{totale di} ΣQ, _{totale di} ΣS, 15 minuti

Esposizione

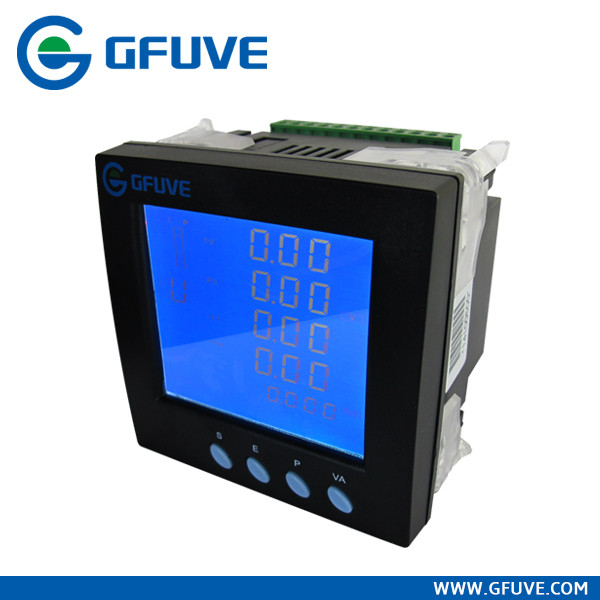

Angolo di ampio schermo, esposizione LCD retroilluminata blu-chiaro, 5 figure delle esposizioni. 4 chiavi di operazione.

Memoria

Memoria di norma 2M, estendere a 4M;

Può essere messa arbitrariamente memorizza i dati da 1minute agli intervalli 60minutes, fabbrica standard 15minutes in un registratore dati del gruppo.

Può canale di 4 (tensione, corrente, potere, fattore di potenza ecc) e quattro del registratore meno (energia di andata di potenza attiva, energia inversa di potenza attiva, energia di andata di potenza attiva, energia di potere reattivo di inverso), registrando 1 volte ogni 15 minuti, almeno 1 anno di dati, attraverso la porta di comunicazione per leggere; potete selezionare gli elementi dei dati che cosa dovete essere immagazzinato attraverso software;

Comunicazione

Supporto della porta di interfaccia RS-485, 32 rete (di 128), protocollo di comunicazione di ModBus-RTU.

Impulso di energia

fornisce l'uscita di impulso attiva & reattiva di energia. I parametri di impulso possono essere scelgono, variano: 0.1~10000kWh/kvarh. Uscita del contatto a secco (1A*100V).

Raccolta di dati (espansione)

Ogni modulo FM-K2 può essere raccolto 2 modi dei contatti e di conteggio.

Controlli (modulo di espansione)

Ogni FM-K2 fornisce 2 uscite del relè, che possono essere controllate dalla comunicazione o dai parametri misurati.

Uscita analogica (modulo di espansione)

Ogni modulo FM-A20 fornisce 2 modi dell'uscita di CC 4~20mA, può essere messo le funzione-relazioni circa i parametri.

Modo di collegamento

3P4W, 3P4W BAL, 3P3W, BAL 3P3W;

Programmabile

Sistema di misurazione: 3P4W/3P3W ecc.

Rapporto di trasformazione: Pinta 1~10000; CT 1~10000.

Comunicazione

RS485, baud: 1200~57600, norma 38400; Porta Ethernet (facoltativa)

Dimensione

Pannello del montaggio: 96 x 96mm

Montaggio

Montaggio di pannello

Trepanning: 92 x 92mm

Alimentazione elettrica (AC/DC)

AC85~400V/DC85~330V,

Consumo di energia: <4va>

Condizione di lavoro

Temperatura: -25 ~ °C 55

Umidità: 20% ~ 95%RH, senza condensazione

Garanzia

Tre anni di garanzia
