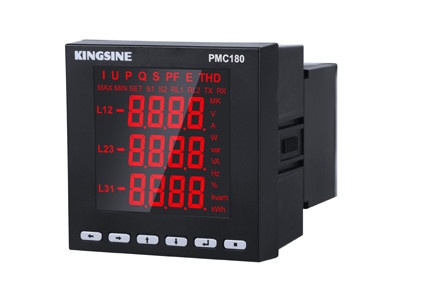

Misuratore di potenza multifunzionale di Digital, PMC180 trifase

Caratteristiche di funzione

PMC180Z

PMC180C

PMC180P

PMC180U

PMC180I

Valore virtuale reale istantaneo

Corrente

Monofase & linea neutrale

◆

◆

◆

Tensione

Linea/linea & fase/linea

◆

◆

◆

Frequenza

◆

Potenza attiva

Monofase trifase &

◆

◆

Potere reattivo

Monofase trifase &

◆

fattore di potenza

Monofase trifase &

◆

◆

Energia

Energia attiva

◆

Energia reattiva

◆

Qualità di potere

Distorsione armonica

Corrente & tensione

◆

un'analisi armonica di 31 ordine

Tensione & corrente

◆

Comunicazione

Protocollo di RS485 /MODBUS

◆

◆

◆

◆

◆

Esposizione

Esposizione di LED

◆

◆

◆

◆

◆

Altro

DI 2-channel

◆

◆

◆

◆

◆

*2-channel FANNO

◆

◆

◆

◆

◆

*1 canale AO: 4-20Ma

◆

◆

◆

◆

◆

2-channel limita l'allarme

◆

◆

◆

◆

◆

Aggiornamento online di programma di sostegno

◆

◆

◆

◆

◆

Caratteristiche elettriche

Tipo di misura

Sistema trifase di CA del tre-cavo

Sistema a quattro vie trifase di CA

Frequenza di campionamento: 64 volte per cysle

I dati la velocità di rinfrescamento

1S

Accuratezza di misura

Corrente

0,2%

Tensione

0,2%

Potere

0,5%

Frequenza

0.05Hz

Energia attiva

1,0%

Energia reattiva

2,0%

AO

1%

Caratteristiche di tensione in ingresso

Tensione di misurazione

3 X 220/380V (collegati direttamente)

3 X 57.7/100V (collegati dal CT)

Sovraccarico permesso

1,2 volte/continui

Impedenza dell'input

1.8MΩ

Caratteristica della corrente di ingresso

Corrente di misurazione

5A o 1A (collegati dal CT)

Sovraccarico permesso

1,2 volte/continui

Impedenza dell'input

<0>

Input binario

Tensione di funzionamento

12~24 VCC (alimentazione elettrica esterna)

Impedenza dell'input

12KΩ

Tensione di isolamento

2KV

Uscita del relè

Tipo di nodo

Scossa meccanica

Capacità di nodo

220 VAC/5A, 30 VDC/5A

4-20mA

Uscita di CC

Tensione a circuito aperto

5VDC

Capacità di sovraccarico

≤200Ω

Tensione di isolamento

2KV

Alimentazione elettrica di lavoro

CA

85~265 VAC/45-65Hz

CC

100~300 VCC

Dissipazione di potere

<>

Proprietà meccaniche

Peso

0.5kg

Grado di protezione del IP

pannello IP52, corpo IP30

Dimensione

96 x 96 x 72 millimetri

Temperatura di funzionamento

-25~70℃

Temperatura di stoccaggio

-40~85℃

Umidità relativa

5% - 90%RH, nessuna condensazione

Contabilità elettromagnetica

Interferenza della scarica elettrostatica

IEC 61000-4-2, Livello 4

Gruppo di impulso transitorio anti-veloce

IEC 61000-4-4, Livello 4

Anti-impatto

IEC 61000-4-5, Livello 3

campo magnetico di Anti-frequenza

IEC 61000-4-8, Livello 3

Prestazione elettrica dell'isolamento

Resistenza di isolamento

GB/T13729, >50MΩ

Tensione di withstand di frequenza

GB/T13729, CA 2KV 50Hz /1min

Tensione di impulso

GB/T13729, 5KV, 1.2/50us
