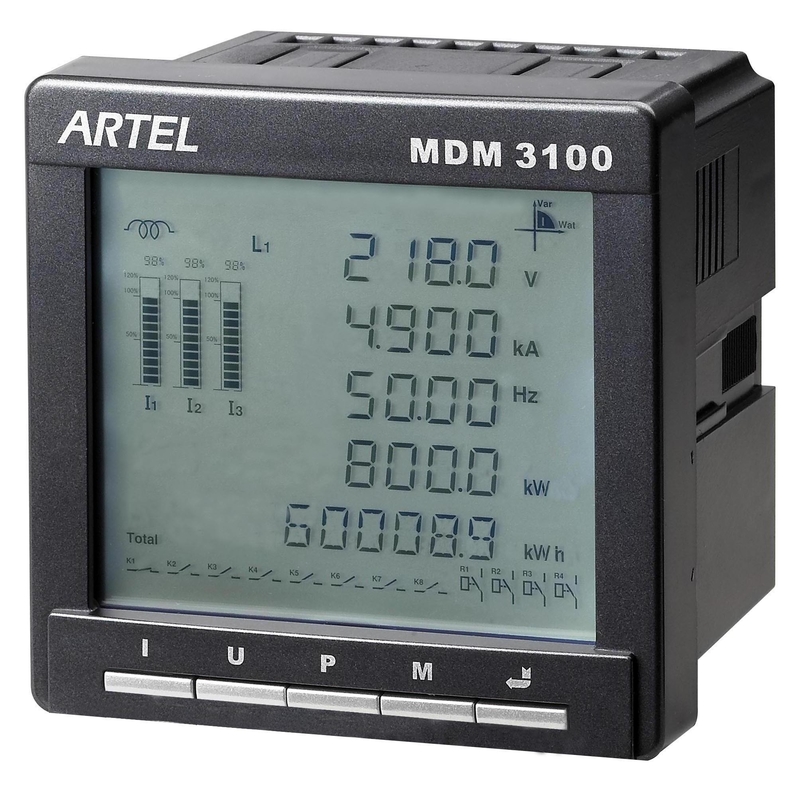

3 potenti sincronizzano il misuratore di potenza multifunzionale con l'uscita del relè, moduli di uscita analogica

Oggetto

Descrizione

Unità principale

In tempo reale

misura

Tensione di fase

Tensione di fase, tensione media di fase

Tensione di linea

Tensione di linea, tensione di linea media

Corrente

Fase corrente, fase media

Corrente, corrente zero di sequenza

Active Power

Potenza attiva di fase, fase 3

potere totale attivo

Potere reattivo

Potere reattivo di fase, fase 3

potere totale reattivo

Potenza apparente

Potenza apparente di fase, fase 3

potere totale evidente

Potere 4 quadranti

Potere 4 quadranti

Frequenza

Frequenza del sistema

Fattore di potenza

Fattore di potenza di fase, un totale di 3 fasi

Fattore di potenza

Statistica della domanda

Richiesta

un attivo di 3 fasi/richiesta reattiva

Potere, potenza apparente della domanda

Lettura di energia

Energia attiva

Attivo importato, esportatore e netto

energia, 1 energia dell'attivo del canale

uscita di impulso

Energia reattiva

Reattivo importato, esportatore e netto

energia, 1 energia reattiva del canale

uscita di impulso

Multi fatturazione di tariffa

Multi messa a punto di tariffa

Esposizione di tempo

Visualizzazione in tempo reale

Anno/mese/giorno/ora/minuto/in secondo luogo

Della comunicazione dei dati

Comunicazione RS-485

1 protocollo di Modbus-RTU

Modulo facoltativo

Segnale a distanza

modulo di input

8 canali

Rilevazione di stato, annotazione di evento di SOE

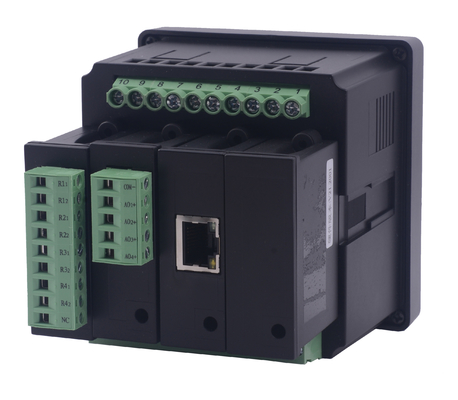

Modulo di uscita del relè

4 canali programmabili
allarme di overlimit/underlimit

Eccessivo programmabile/nell'ambito di valore limite

per la misura in tempo reale, età di volt

Rapporto squilibrato corrente, richiesta

valore, armoniche, segnale a distanza.

Il comando di /underlimit del overlimit

può essere letto attraverso COM. Porto.

Modulo di uscita analogica

4 canali programmabili

4-20mA o 0-5V

Modulo di archiviazione di dati

Capacità di stoccaggio: 2GB

Memorizzi il valore misurato di tempo reale dentro

cicli, tensione/corrente squilibrata

rapporto, valore della domanda, armoniche,

e segnale a distanza.

Armonico

modulo di analisi

Distorsione armonica totale

per tensione/corrente

3 fase, monofase, linea neutrale

Anche/dispari

distorsione armonica

Distorsione armonica (seconda al sessantatreesima)

Fundermental

Tensione/corrente

Grandezza, angolo di fase

Fundermental

potere attivo/reattivo

Angolo di fase di grandezza

Armoniche, singole

Fattore K corrente

Profibus

comunicazione

modulo

1channel

Protocollo Profibus-DP

Ethernet

rete

comunicazione

modulo

1channel

10M/100M adattabile

Protocollo del TCP/IP

Parametri

Esposizione

Direzione

Accuratezza

Tensione

0~9999kV

Class0.2

Corrente

0~9999kA

Class0.2

Fattore di potenza

-1~+1

Direzionale

Classe 1

Frequenza

45~65Hz

0.01Hz

Active Power

-9999~9999Mw

Direzionale

Class0.5

Potere reattivo

-9999~9999MVAr

Direzionale

Class0.5

Potenza apparente

0~9999MVA

Class0.5

Richiesta attiva

-9999~9999MW

Classe 1

Richiesta reattiva

-9999~9999MVAr

Classe 1

Energia attiva

0~9999999.99MWh

Direzionale

Classe 1

Energia reattiva

0~9999999.99MVArh

Direzionale

Classe 2

Angolo di fase

0.0°~359.9°

Direzionale

Classe 2

% armonici totali correnti

0~100%

Classe 2

Tensione % armonico totale

0~100%

Classe 2

Input corrente

Corrente di ingresso: 0~5A (il valore corrente può essere installato)

Portata di misura: 0.5%~120%In

Capacità di sovraccarico: 2 a luci rosse continuamente, 100A/1s non continuamente

Consumo di energia: ≤0.2VA alla fase

Input di tensione

Tensione in ingresso: 0~400VAC (L-N), 0~693VAC (L-L) (il valore di tensione può essere installato)

Frequenza del sistema: 45~65Hz

Portata di misura: 3%~120%Un

Capacità di sovraccarico: 2 continui a luci rosse, 2500V/1s non continuo

Consumo di energia: ≤0.5VA alla fase

Commuti lo stato (facoltativo)

Canali di ingresso:

Tipo dell'input:

Tensione isolata:

8 canali

Contatto a secco

2500VAC

Relè prodotto (facoltativo)

Canali di uscita

4 canali programmabili

Tipo dell'uscita

Contatto del meccanico, costante su uscita

Capacità di contatto

5A/250VAC

Uscita analogica (facoltativa)

No delle uscite

4 canali programmabili

Segnale in uscita

4~20mA o 0~5V

Tempo di reazione

≤400ms

Uscita di impulso (standard)

No delle uscite

2 canali (attivi/energia reattiva ciascuna)

COM di serie. Porto (standard)

No delle uscite

1 porto RS-485

Protocollo di comunicazione

Protocollo di Modbus-RTU

Di baud rate

2400,4800,9600,19200,38400 bps

COM di Profibus. Modulo (facoltativo)

No dei canali

1channel

Protocollo di comunicazione

Protocollo Profibus-DP

Modulo della rete di Ethernet (facoltativo)

No delle uscite

1 canale 10M/100M adattabile

Protocollo di comunicazione

Protocollo del TCP/IP

Altri parametri

Forza ausiliaria

85~265VAC/DC

Modulo dell'esposizione

La luminosità LCD dell'esposizione può essere regolato

Impiegati. fattore di spostamento

Tensione di Withstand (input contro uscita)

Consumo di energia totale

Temperatura di operazione

Temperatura di stoccaggio

Umidità di operazione

Classe di inquinamento

Materiale di alloggio

<100ppm>

2500V/1min

<8va>

-20℃~60℃

-40℃~85℃

5~95%RH

Classe 2

CRNA di infiammabilità. A UL94V0

Unità principale

96 x 96 x 86mm

Dimensione dimensionale: Modulo principale di unit+

96 x 96 x 122mm

Dimensione dell'installazione:

91 x 91mm
