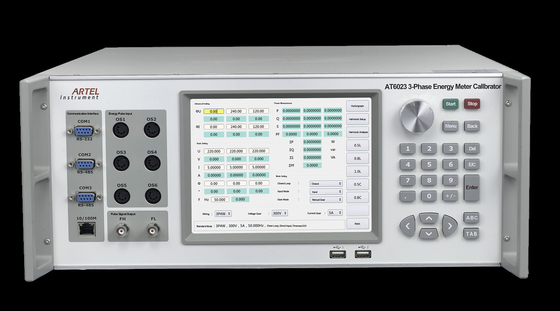

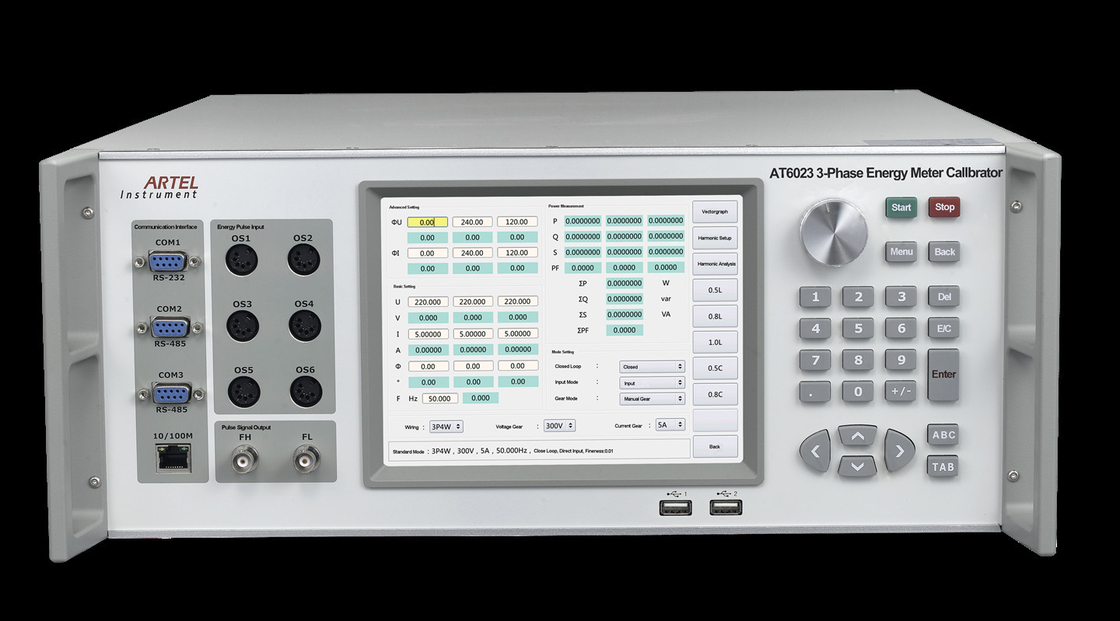

Calibratore del tester di energia delle armoniche

Calibratore del tester di energia delle armoniche

Profilo

AT6023 è adatto a dipartimenti di misura della società dell'alimentazione elettrica, istituzione nazionale di misura a tutti i livelli e produttore del tester di energia, ecc.

Funzione principale:

Calibri tutto il genere singolo/attivo elettronico/induttivo trifase e di metro reattivo di energia;

Automaticamente o a passo singolo verifichi manualmente l'errore di base, strisciando, iniziando, deviazione standard singolo/metro trifase di energia, conservano lo schema di calibratura definito dall'utente nella calibratura automatica;

Le variabili di sostegno influenzano le prove, come: Tensione, frequenza, armoniche, sequenza di fase inversa, squilibrio di tensione, ecc.

Prove speciali di sostegno nel tipo prova del tester di energia, come: fase che avviano, treno di impulso che avviano, ecc.

Protocollo di comunicazione di sostegno DLT-645, multi-prova del metro multifunzionale come: errore di indicazione della domanda, errore del ciclo della domanda, errore di commutazione della fascia oraria, errore di energia del periodo differente di tariffa, ecc.

Con OCXO, l'errore quotidiano del metro di energia può essere individuato;

Produca le seconde armoniche di ~63rd.

Caratteristiche principali:

8" touch screen di colore, collega amichevole, facile da operare;

Fornito di RS232, l'interfaccia di WiFi e di Ethernet, AT6023 può sostenere l'operazione autonoma, il controllo del PC o il controllo terminale senza fili pratico;

Comunichi con i metri collaudati con RS-485;

Calcoli automaticamente l'errore del metro ed i dati relativi possono essere scaricati attraverso il U-disco;

L'autoprotezione, allarmante e visualizzante la posizione di sovraccarico per attrezzatura ha prodotto il sovraccarico, cortocircuito di tensione, a circuito aperto corrente;

Automaticamente individui, diagnostichi ed allarmi per guasto.

A distanza aggiornando online, raggiunga facilmente l'aggiornamento del software;

Sostenga la calibratura da userself.

Scriva

Calibratore trifase del tester di energia di AT6023C (50A), classe 0,05

Calibratore trifase del tester di energia di AT6023B (50A), classe 0,1

Caratteristica tecnica

Tensione CA Prodotta:

Gamma: 100V, 220V, 380V, 660V;

Regolazione della gamma: (0~120) %RG, RG si riferiscono alla gamma;

Regolazione della risoluzione: 0.01%RG, 0.1%RG, 1%RG, o 10% RG;

Stabilità: 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1);

Distorsione: ≤0.2% (carico non capacitivo);

Carico dell'uscita massima: 20VA ogni fase;

Accuratezza: 0.05%RG (classe 0,05), 0.1%RG (classe 0,1);

Uscita corrente di CA:

Gamma: 0.05A, 0.2A, 1A, 5A, 16.67A, 50A;

Regolazione della gamma: (0~120) %RG, RG si riferiranno alla gamma, similmente in futuro;

Regolazione della risoluzione: 0.01%RG, 0.1%RG, 1%RG, o 10% RG;

Stabilità: 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1)

Distorsione: ≤0.2% (carico non capacitivo);

Carico dell'uscita massima: 50VA (gamma 50A)

Accuratezza: 0.05%RG (classe 0,05); 0.1%RG (classe 0,1)

Output di forza motrice

Stabilità dell'output di forza motrice: 0.01%/2min (classe 0,05), 0.02%/2min (classe 0,1)

Uscita di fase

Uscita che regola gamma: 0°~360°;

Uscita che regola risoluzione: 10°, 1°, 0.1°, o 0.01°;

Risoluzione: 0.01°;

Accuratezza di misura: 0.05°.

Fattore di potenza prodotto:

Regolazione della gamma: -1 ~ 0 ~ +1;

Risoluzione di misurazione: 0,0001;

Accuratezza di misura: 0,0005

Uscita di frequenza

Regolazione della gamma: 40Hz ~70Hz;

Uscita che regola risoluzione: 1Hz, 0.1Hz, 0.01Hz, o 0.001Hz;

Risoluzione: 0.001Hz;

Accuratezza: 0,002 hertz.

Regolazione armonica

Ordine armonico: secondo ~63rd

Ampiezza armonica: 0~40%

Angolo armonico: 0°~359.99°

Errore stabilito dell'armonica: 2~31times: ≤±0.1%, 32~63 volte: ≤±0.2%;

Misura di errori di energia:

Limite di base di errore di energia attiva:

±0.05%RD (tensione 15V~660V, 0.02A~60A corrente, PF≥0.5);

±0.1%RD (tensione 15V~660V, 0.01A~0.02A corrente, PF=1);

Limite di base di errore di energia reattiva:

±0.1%RD (tensione 15V~660V, 0.02A~60A corrente, PF≥0.5);

±0.2%RD (tensione 15V~660V, 0.01A~0.02A corrente, PF=1);

Input di impulso di energia

Impulso di input: un attivo di 3 canali, 3 canali reattivi

Altri parametri:

Alimentazione elettrica: 90-265VAC/DC

Frequenza industriale: 50Hz~60Hz

Consumo di energia: 50VA~1000VA

Stato dell'ambiente: 20℃~30℃, umidità: RH≤85%

Ambiente di stoccaggio: -20℃~50℃

Dimensione: 600mm (L)× 440mm (W)× 176mm (H)

Peso: 25kg
